このパズルはRob's Puzzle Pageというサイトに出ていたものである。William Huにより設計されたパズルで、アクリル板を挟むように木のピースが組まれているのが特徴である。したがって、加工はアクリル板と木材の2種類を加工する必要がある。図1が、組んだところである。

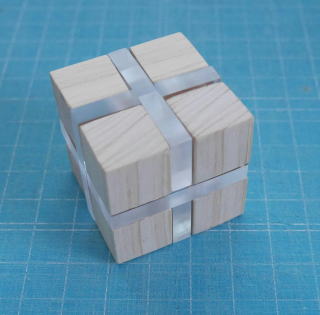

図1 組んだようす
図2 アクリル板加工図

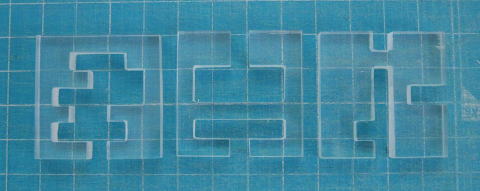

図3 アクリル板を加工したようすアクリル板は5mm厚のものを使用した。図2をプリントアウトし、切り抜いたものを35mm×35mmに加工したアクリル板にノリではりつけた。ノリが乾いたら、内部の行き止まりになっている部分にφ4のドリルで穴をあけ、糸のこで余分な部分を切り落としていく。最後にヤスリで整形する。溝の部分は心持ち大きめ(+0.2mmくらい)に加工し、出っ張りの部分は心持ち小さめ(-0.2mmくらい)に加工するとよい。
図4 木材ピースの加工図
図5 木材ピースを加工したようす木材のピースは15mm角の角棒を使用した。ピースが小さいので、それぞれに分離せず、長いままで寸法を入れて、溝を加工するとよい。薄刃のノコギリで1～2mm短めに切り、ノミで不要部分を取り去り、最後はヤスリで加工した。こちらも溝部分は心持ち大きめに、つなぎ目の棒の部分は心持ち小さめに加工するとよい。
このパズルは以下に解答があるので、安心して加工したのだが、解答を見ても組めなかった。3つまでは順調に入るのだが、4つ目が入らないのだ。解答図の「16」番目の動きができなかったので、いろいろ検討した結果、アクリル枠の外寸が少々大きいためうまくスライドができないことがわかった。そこでアクリル枠の外寸を35mmよりもこころもち小さく加工し直したら、この動作ができるようになり、うまくピースを収めることができた。
解答図： https://puzzlewillbeplayed.com/777/BandCube//solution.html
【参考】
Rob's Puzzle Page https://www.robspuzzlepage.com/
